【高档机床升级改造】五轴类——华中HNC-848D数控系统用于瑞士 米克朗UCP600五轴加工中心升...



【高档机床升级改造】是华中数控推出的针对重点领域的高档数控机床进行数控系统升级改造应用案例集锦，数控系统中手轮信号处理方法涉及的机型包括车铣复合、立加、卧加、立卧转换、龙门、磨床、镗床、五轴、专用机床等。每一个案例的内容包含客户机床升级改造需求、升级改造解决方案、升级改造应用的实际效果等内容，为您提供更好的参考解决方案。

本期为您带来的是华中HNC-848D数控系统用于瑞士米克朗UCP600五轴加工中心升级改造解决方案一、客户需求待改造UCP600五轴加工中心是2001年从瑞士引进，数控系统采用ITNC430

统，​2022年河北省职工职业技能大赛数控机床装调维修工决赛——用速度与精度比拼技能高度机床X/Y/Z/A/C五轴联动全闭环控制。设备丝杠、轴承、滑块磨损导致几何精度部分丧失，机床电主轴损坏；直线光栅尺和圆光栅频繁报警；数控系统、驱动以及电气部分老化，导致数控系统故障频繁。UCP600五轴加工中心（改造前）二、解决方案1、数控系统装置、伺服驱动配置如下表：序号名称规格及型号数量1HNC-848D系统装置17寸彩色屏；5轴联动；网络功能；1台2进给轴驱动装置HSV-180UD-075C（驱动原西门子电机）4台HSV-180UD-035C（驱动原西门子电机）1台3主轴驱动装置HSV-180US-150R（驱动原电主轴）1台华中HNC-848D数控

统2、机床应用数控系统主要功能：UCP600五轴加工中心改造主要应用华中HNC-848D数控系统的五轴联动功能、五轴RTCP功能、五轴RTCP速度校验功能、五轴标定功能、五轴定向加工功能、五轴定向刀具半径补偿功能、旋转轴结构误差补偿功能、刀具矢量编程功能、法向进退刀功能、全闭环控制功能、在线刀具测量和工件测量、空间误差补偿和全闭环控制、三维仿真功能、网络功能、加工大数据采集和监控功能等高档控制功能。3、机床改造总体流程：4、升级改造主要内容如下：①采用华中HNC-848D数控系统，配套伺服驱动进行改造；②更换进给轴滚珠丝杆、丝

轴承；③检修刀库，恢复刀库功能；④重新刮研工作台：保证工作台的平面度，天博瑞士旧花岗岩车床进口报关手续及通关资料处理从而保证加工精度；⑤更换X、Y、Z三轴轴直线光栅尺以及A、C两轴圆编码器，实现各直线轴的全闭环控制；⑥检修液压、润滑、冷却、气动系统并更换损坏部件；⑦重新设计机床电气控制原理图，更换电气控制及电气元器件并重新布线。

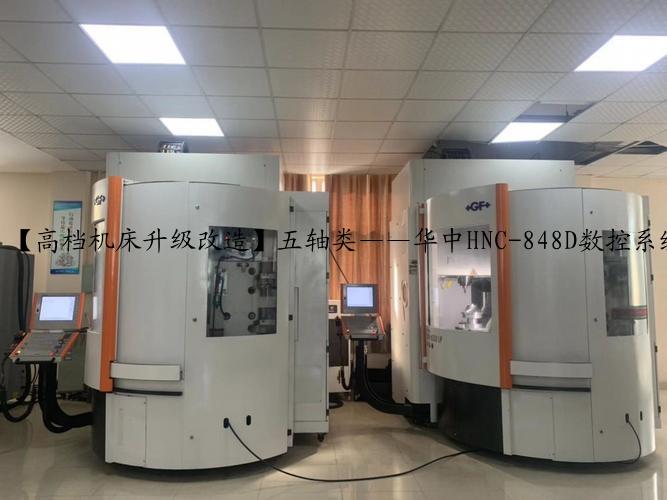

三、应用效果UCP600五轴加工中心（改造后）设备改造完成，恢复机床精度和所有使用功能，运行稳定；主要用于加工航天复杂系统系列结构件，满足客户零件加工要求。
