数控机床主轴电机控制电路安装!全干货



机床主轴指的是机床上带动工件或刀具旋转的轴。机床主轴通常由主轴、轴承和传动件(齿轮或带轮)等组成。实际应用中主要有两类高速主轴：

一类是具有零传动的高速电主轴，这类主轴因采用电机和机床主轴一体化的结构，并经过精确的动平衡校正，因此具有良好的回转精度和稳定性，但对输出的扭矩和功率有所限制。

另一类是以变频主轴电机与机械变速机构相结合的主轴。这类主轴输出的扭矩和功率要大得多，但相对来说回转精度和平稳性要差一点。

今天100唯尔教育小编就结合100唯尔教育《数控机床电气装调与维修》VR仿真课程来介绍机床主轴电机控制电路怎么安装。https

://www.zhihu.com/video/1244306836062482432

一、导线套编码套管、压金属接线卡

1.根据原理图标注的数字或字母正确编码并给导线套上编码套管，以利于正确连接。在导线的两头压紧金属接线卡子，以便于牢固接线。

图为100唯尔教育导线套编码套管

2.控制板内部布线平直、整齐、紧贴敷设面，走线合理及接点不得松动，不露铜过长、不反圈、不压绝缘层等。

3.布线时，严禁损伤线芯和导线绝缘。

4.导线与接线端子或线桩连接时，应不压绝缘层、不反圈及露铜不大于1mm。并做到同一元件、同一回路的不同接点的导线间距离保持一致。

5.一个电器元件接线端子上的连接导线不得

过两根，每节接线端子板上的连接导线一般只允许连接一根。

6.导线截面积不同时，应将截面积大的放在下层，截面积小的放在上层。

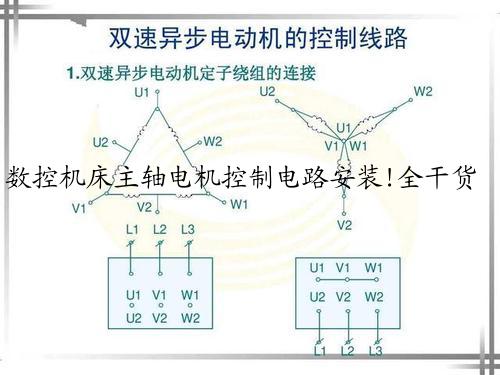

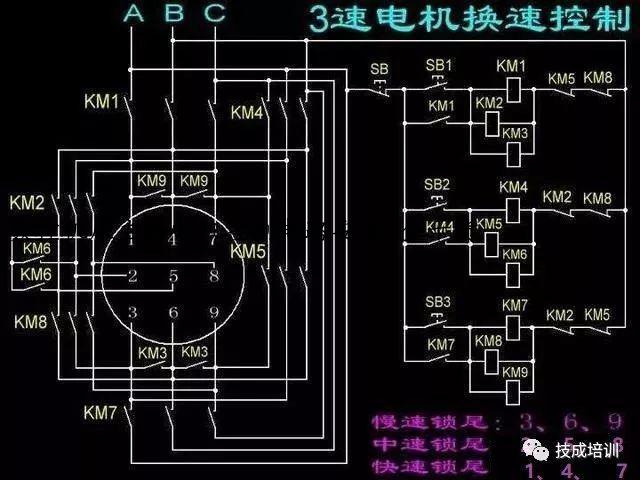

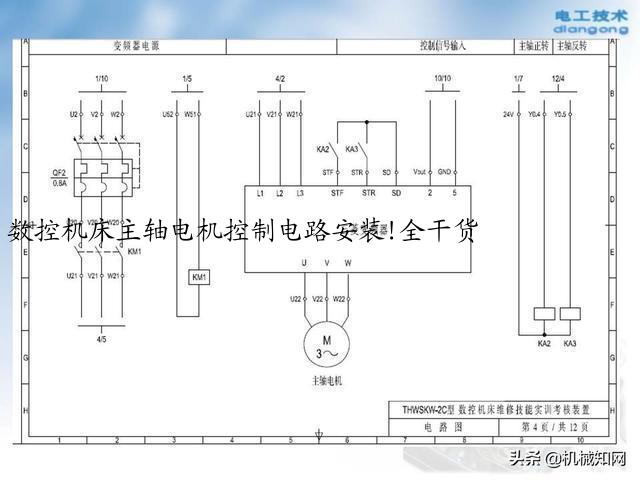

二、机床主轴电路电器控制线路图组成

1.电源单元：将进线220V单相交流电源L、N通过QF1、QS1控制后，3号线为单相交流电源的火线，4号线为单向交流电源的零线，输送到全实验台需要220V单向交流电源的单元。

2.主轴电机单元：3号线经QS2、KM0控制后与4号线一道作为变频器主轴电机的动力电源进线，通过变频器转换成三相220V驱动电源U/V/W，CNC数控机床进口报关输送给主轴电机。

3.控制信号输入：数控系统将主轴电机的正反转信号通过KA1/KA2传输给变频器，天博【剪板机厂家】相关剪板机厂家产品批发价格和供应信息-机床商务网来控制主轴电机的正反转。

4.模拟信号输入：数控系

主板与变频器的接口。通过这个接口，剪板机折弯机厂家直供批发天博系统向变频器传输模拟信号。

三、主轴电机控制电路的安装

1.从接线端子TX引入220V电源1/2→QS1 3号线→QS2 13号线→KM0 14号线→变频器接线端子L QS1的4号线→变频器接线端子N端口

图为100唯尔教育从接线端子TX引入220V电源

2.变频器接线端子40号线→KA1→42号线→变频器SD

变频器接线端子41号线→KA2→42号线→变频器SD

图为100唯尔教育变频器接线端子40号线

3.变频器B→开关电源11号线

变频器C→I/O模块31号线

图为100唯尔教育开关电源11号线

以上，就是100唯尔教育关于机床主轴的部分内容。
