数控木工开料机编程代码教学直播(木工开料机程序编辑)



G00------快速定位

G01------直线插补

G02------顺时针方向圆弧插补

G03------逆时针方向圆弧插补

G04------定时暂停

G05------通过中间点圆弧插补

G06------抛物线插补

G07------Z 样条曲线插补

G08------进给加速

G09------进给减速

G10------数据设置

G16------极坐标编程

G17------加工XY平面

G18------加工XZ平面

G19------加工YZ平面

G20------英制尺寸（法兰克系统）

G21-----公制尺寸（法兰克系统）

G22------半径尺寸编程方式

G220-----系统操作界面上使用

G23------直径尺寸编程方式

G230-----系统操作界面上使用

G24------子程序结束

G25------跳转加工

G26------循环加工

G30------倍率注销

G31------倍率定义

G32------等螺距螺纹切削，英制

G33------等螺距螺纹切削，公制

G34------增螺距螺纹切削

G35------减螺距螺纹切削

扩展资料

在G代码解释器中，对G代码进行关键字分解是骨架,，对代码进行分组则是进行语法检查的基 础。王心光等人在虚拟数控加工仿真中使用Microsoft的GRETA正则类库，解决了G代码关键词分解问题，这种方法建立在 Microsoft提供的工具基础上，同时使用C++语言；付振山使用VC++ 6.0 开发, 构造了有穷自动机来描述在输入字符串中关键字识别模式G代码解释器是全软件式数控系统的重要模块。

数控机床通常使用G代码来描述机床的加工信息，如走刀轨迹、坐 标系的选择、冷却液的开启等，将G代码解释为数控系统能够识别的数据块是G代码解释器的主要功能。

参考资料来源：百度百科-g代码

数控开料机设置自动下料代码操作步骤如下：

1、打开开料机编程教程的解决方案。

2、找到

性事件开料机编程教程的对应代码。

3、最后点击查看代码界面，镇江经开区：春潮涌天博动 全力以“复”开新局努力学习开料机编程教程代码，学习代码基础语法，这样就能够学会了。

一、 使用autoCAD程序画好图形后，点击“文件”菜单中“输出”选项，将文件存为“dxf”文件类型(如果FastCAM程序支持“DWG读入”则直接保存为“dwg”文件类型)，如果图形在FastCAM调用中出现不能连贯闭合现象，点击autoCAD程序“设定”菜单中“清理”选项的“全部”选项进行清理，反复清理几次，直到不再有清理提示出现，然后保存，再重新用FsatCAM程序调用。

二、 打开数控开料机FastCAM程序——点击“文件”菜单——选择“DXF读入”（或“DWG读入”）——在弹出窗口中“CAD清除”选项打√（同时“CAD修整”选项打√）——选择要编程的零件文件——在弹出“移走块”窗口中选“是”——点击“编程路径”菜单——选择“下一路径”选项——弹出窗口中选“OXY”（氧气和其他气体混合）选项（PLASMA为等离子切割时用，设备换新利好催动机床ETF强势冲击九连天博阳华东重机、华东数控等股批量涨停MARKER为喷粉，即在钢板上喷粉以校验程序是否正确，一般不用）——在弹出窗口中选“左”（此为割缝补偿选项，选“右”时后面切割方向有所不同，要先选择从内腔开始切割）——起割点最好选择在零件的左边并且是直角位置——在弹出“加引入线”窗口中选“是”（如是割圆则弹出“外部、内部”选项，根据实际情况进行选择，并在下一个弹出窗口选择“最近控制点”）——在弹出窗口中选“直线”（一般选择直线作为引入线，也可以选择圆弧或半圆，割外圆时一般选择圆弧或半圆）——在弹出窗口中输入引入线长度（板越厚引入线越长，40mm厚以上最少要20）——在弹出窗口中输入引入线和第一道割缝的夹角度数（选“左

注意内腔切割方向为逆时针，外框切割方向为顺时针，以保证割逢补充在余料那边，即内逆外顺，前面选“右”时相反）——在弹出“加引出线”窗口点“否”割圆没有此窗口，如果需要越过起割点则可以选择“是”）——点击“编辑路径”菜单——选择“*输出NC码”——输入文件名字并注意输出文件为CNC类型（有些机子用TXT、ISO等文件类型）保存——在弹出“程序号”窗口点击“否”——在弹出“离开FsatCAM校验零件”窗口中选择“是”——校验时注意内外轮廓的切割方向是相反的——退出 三、 在零件中间点起割的方法：

如果想在某段线段中间起割，以减少需要保证尺寸的变形，可以在CAD画图时将原线段剪切掉，重新划线，调入FastCAM软件时就可以在需要处选择，如下图AB段，编程时就可以从B点起割：

四．数控开料机编程注意事项：

首先要考虑零件需保证的尺寸，最后一道割缝时要避开要保证的尺寸，起割时切割点应靠近容易变形部分，例如上图740尺寸为要保证尺寸，先割CD部分容易造成740尺寸无法保证，则不能从C点起割，而要从D点起割。

五、 共边的编程：

1、两个零件共边

先在autoCAD程序画好图形，如上图所示，数控机床加工节拍如何计算两零件共BC边，在画图时先割的零件尺寸不变，后割的零件要补充割缝增加2mm（割缝补偿具体尺寸根据割嘴型号而定），如图零件1中AB段为100，则零件2中BE段为102，注意CF、和BE段要单独画线，不能和AB、DC线一次画出，成为一条线，其中BC也为一条线，保存为DXF文件或DWG文件，打开FastCAM程序，选取A点为起割点，在弹出的窗口中选取“指定单元”，先后选取BC和CD段，先割零件1，割零件1时要加引入线（步骤按第“二”大项描述执行），然后点击“编程路径”菜单——选择“下一路径”选项，选取B点为起割点割零件2，注意不要有引入线，完成后保存为CNC文件。切割

轨迹见上图。

2、多个零件共边

在autoCAD中画好图形，注意AD、EH各为一条直线，不可分开，第一个割的零件尺寸不变，后面的每个零件补偿2mm割缝，保存为DXF文件或DWG文件，打开FastCAM程序，选取A点为起割点，先割外形尺寸，注意一定要先割外框尺寸（图中1号割缝），而不能先割2、3号割缝，然后再割内腔尺寸（图中2、3号割缝），否则B、C、F、G点因为预热时间不够而可能无法割穿。注意1号割缝有引入线，而2、3号割缝不用引入线。切割轨迹见上图。

3、利用钢板的一边作为零件的一边：

在autoCAD中画好图形，因为图中粉红色虚线部分为零件和钢板共边部分，AE直线删除掉不要，FJ为一条直线，零件1尺寸不变，零件2、零件3、零件4各增加2mm割缝补偿，保存为DXF文件或DWG文件，打开FastCAM程序，依次选取B、C、D、A点为起割点，按顺序割1、2、3、4号割缝，注意都不用引入线，注意钢板两端和轨道要平行，用卷尺测量即可，如果钢板边直线度太差，则不可用该种方式。切割轨迹见上图。为了节省时间割完割缝3后，也可以从E点开始割割缝4，方向和图中相反，但是要注意选择割缝补偿时要选“右”。

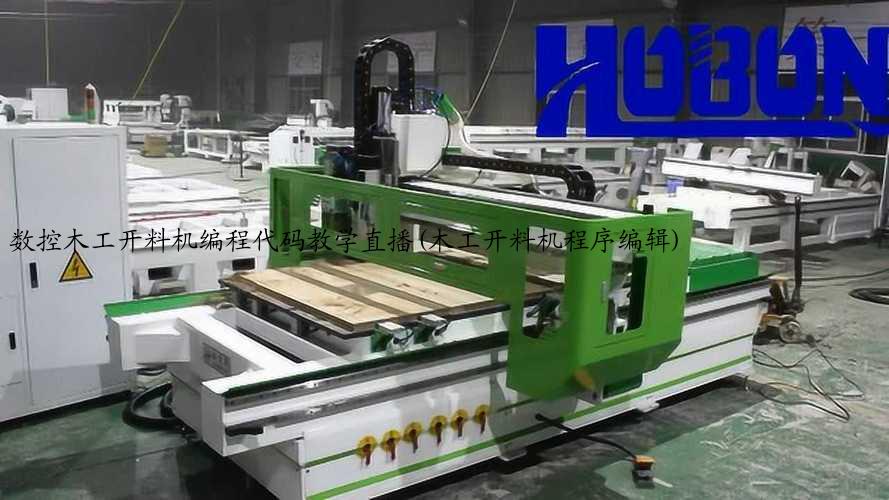

数控开料机也叫下料机、家具开料机、橱柜开料机、衣柜开料机等。

是用于辅助加工自动化木工机械，主要分为单头数控开料机、多工序开料机、自动换刀加工中心。

数控开料机是针对定制板式家具开料打孔铣槽的专用设备，是数字化智能的产物，内含复杂数字集成设计，适用于衣柜柜体，橱柜柜体、电脑桌，板式家具、办公家具、木制音箱、木制厨具等各种板式家具。
