FANUC 0i MD 加装四轴设定方法



【0i-MD 加装四轴设定方法】

1第四轴功能开通操作

1.把FANUC提供的 CNCOPSET.TXT放入CF卡根目录下； 

2.设置 I/O=4  PWE=1，把参数、PMC参数、程序、宏程序、宏变量等全部分步备份；

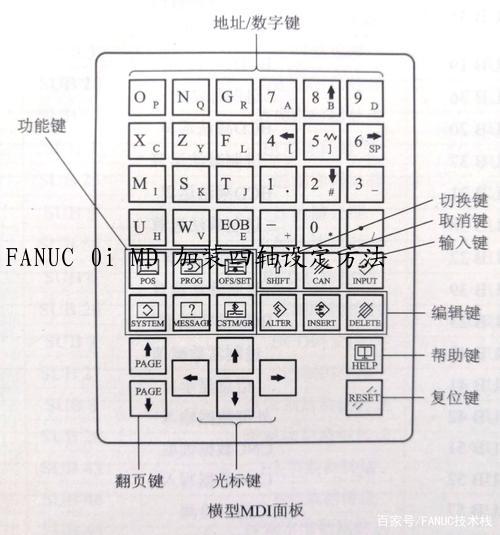

3.EDIT方式或急停状态下，按SYSTEM→参数→操作→＞→OP读→执行。“执行”闪烁，几秒后完成，显示“SV5136 FSSB放大器数量不足”、“SR5527选项设定正常

4.重启后恢复相关参数、程序等完成功能追加操作(注：由于轴名称和控制轴数量未定义，此时还不能显示)。 

2第四轴参数设定操作

1.先关机，断电，接线确认(包括电器箱内线与转台部分的信号线与动力线)； 

2.确认机床各轴的伺服电机型号，并从下表中找出电机代码以备设定2020参数时使用；如

βis 8/3000=258 

βis 12/2000=269

βis 12/3000=272

βis 22/2000=274

点击查看更多电机代码

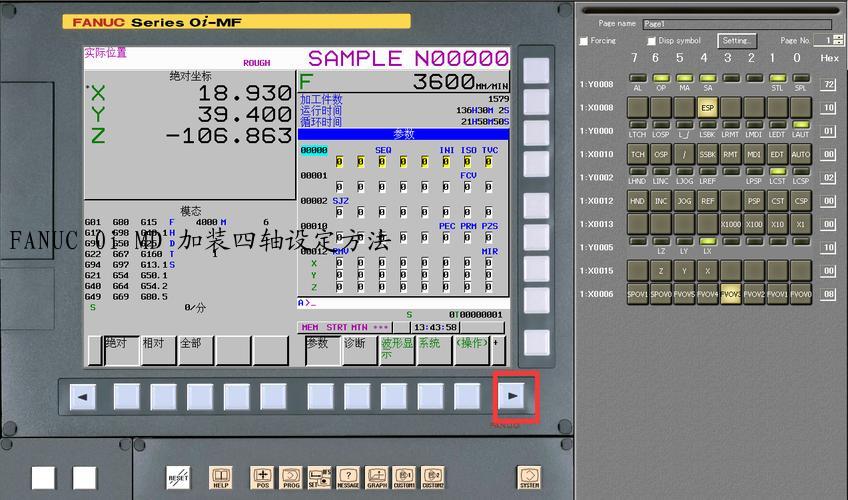

3.MDI方式或急停状态下，按SYSTEM→＞→SV设定→PAGE→第4轴页面设定初始化参数(在参数设定过程中若有重启电源报警时请进行重启电源操作)；

4.按以下次序设定参数，需重启时请重起(启)：

注：

10mm螺距丝杠与伺服电机直联时：

2084=1、2085=100、1821=10000<

16mm螺距丝杠与伺服电机直联时：

2084=2、2085=125、1821=16000

如果不会算，天博2023沧州机床及智能装备展览会可以使用以下辅助小工具

FANUC齿轮比速算软件V1.0下载

潭佳AR-170/210/250分度盘(1/90)与伺服直联时：

2084=1、2085=250、1821=360000

马特T5攻牙机刀盘(14)配减速(PGL90-7)与伺服直联时：

2084=9、2085=700、1821=360000

以上是追加四轴方法，章丘招聘信息（2024年1天博月1日）仅供参考！
