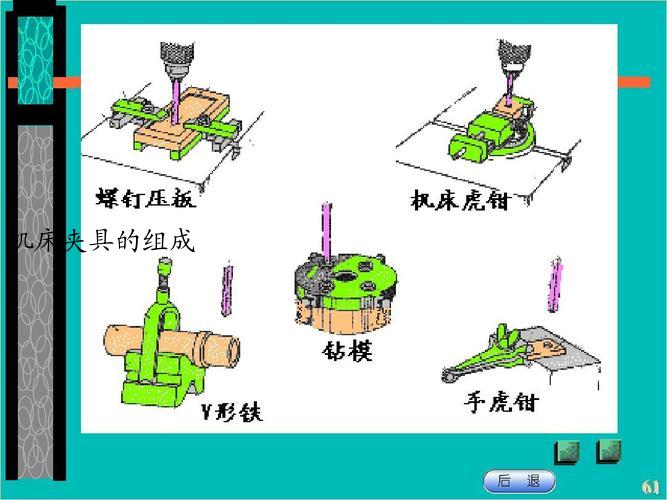

机床夹具的种类虽然很多，但其基本组成是相同的。下面以一个数控铣床夹具为例，说明机床夹具的组成。

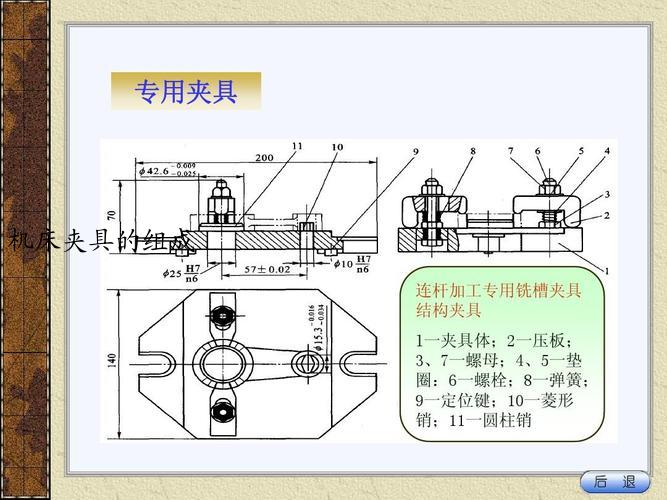

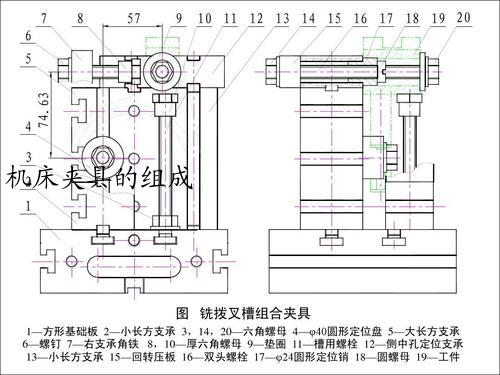

图 2-19 所示为连杆铣槽夹具结构简图，该夹具靠工作台T形槽和夹具体上的定位键 9 确定其在数控铣床上的位置，并用T形

栓紧固。加工时，关于公示山东省2018年第二批拟认定高新技术企业名单的通知工件在夹具中的正确位置靠夹具体 1 的上平面、圆柱销 11 和菱形销 10 来保证。夹紧时，CNC数控加工中心机床排名【新鲜出炉】抢先看~转动螺母 7，压下压板 2，压板 2一端压着夹具体，另一端压紧工件，保证工件的位置不变。

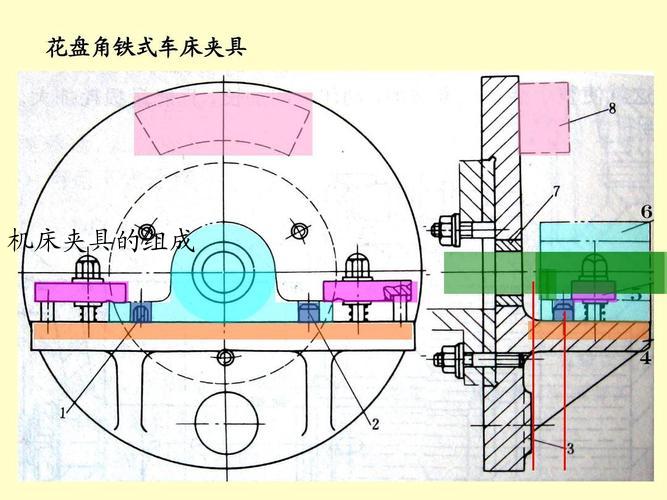

从本例可以看出，数控机床夹具一般由以下几部分组成。

（1）定位装置。由定位

件及其组合构成，用于确定工件在夹具中的正确位置。常见定位方式是以平面、圆孔和外圆定位。图 2-19 中的圆柱销 11、菱形销 10 等都是定位元件。

（2）夹紧装置。用于保持工件在夹具中的既定位置，保证定位可靠，使其在外力作用下不致产生移动，包括夹紧元件、传动装置及动力装置等。图 2-19 中的压

板 2、螺母 3 和 7、垫圈 4 和5、螺栓 6 及弹簧 8 等元件组成的装置就是夹紧装置。

（3）夹具体。用于连接夹具各元件及装置，使其成为一个整体的基础件。保证夹具的精度、强度和刚度。

（4）其他元件及装置。如定位键、操作件、分度装置及连接元件。
