数控机床的刀具与工具系统PPT课件



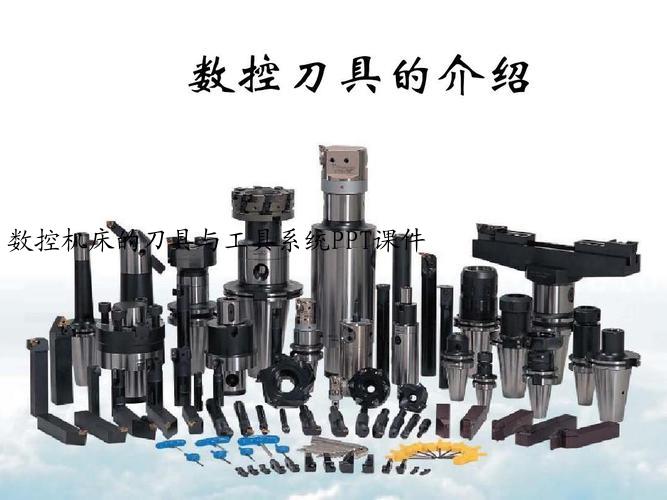

1、.,1,数控技术,第二章 数控加工技术基础知识,2.2 数控机床的刀具与工具系统,.,2,数控技术,第二章 数控加工技术基础知识,2.2.1 数控加工对刀具的要求,2.2 数控机床的刀具与工具系统,数控刀具应具有以下特点： 1、刀具有很高的切削效率 2、数控刀具有高的精度和重复定位精度 3、要求刀具有很高的可靠性和耐用度 4、实现刀具尺寸的预调和快速换刀 5、具有一个比较完善的工具系统 6、建立刀具管理系统 7、应有刀具在线监控及尺寸补偿系统,.,3,数控技术,第二章 数控加工技术基础知识,2.2.1 数控加工对刀具的要求,2.2 数控机床的刀具与工具系统,数控刀具材料应具备以下的切削性能 ：

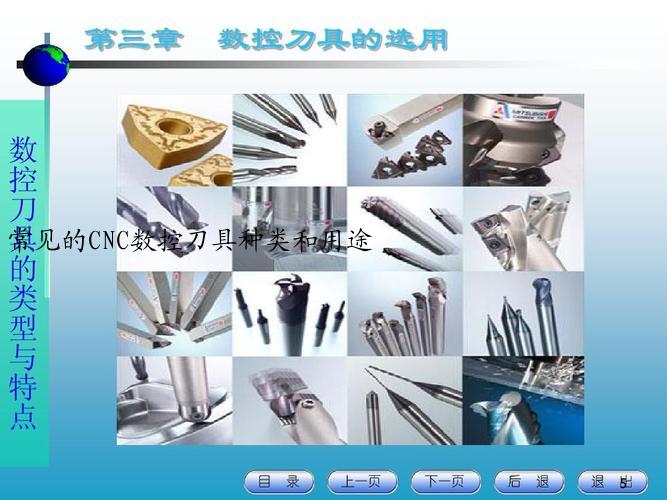

2、 （1）高的硬度和耐磨性 （2）足够的强度和韧性 （3）良好的耐热性和导热性 （4）良好的工艺性 （5）良好的经济性,.,4,数控技术,第二章 数控加工技术基础知识,2.2.2 数控刀具的种类,2.2 数控机床的刀具与工具系统,数控加工刀具可分为常规刀具和模块化刀具两大类。由于模块刀具的发展，数控刀具已形成了三大系统，即车削刀具系统、钻削刀具系统和镗铣刀具系统。,1从结构上可分为 （1）整体式 钻头、立铣刀等 （2）镶嵌式 刀片采用焊接和机夹式 （3）减振式 （4）内冷式 （5）特殊型式,.,5,数控技术,第二章 数控加工技术基础知识,2.2.2 数控刀具的种类,2.2 数控机床的刀具与工具系

3、统,2. 从制造所采用的材料上可分为 （1）高速钢刀具 （2）硬质合金刀具 硬质合金刀片按国际标准分为三大类：P类(蓝色)，M类(黄色)，K类(红色)。,.,6,数控技术,第二章 数控加工技术基础知识,2.2.2 数控刀具的种类,2.2 数控机床的刀具与工具系统,2. 从制造所采用的材料上可分为 （2）硬质合金刀具 (续

) P类适于加工钢、长屑可锻铸铁（相当于我国的钨钴钛类，即YT类）。 M类适于加工奥氏体不锈钢、铸铁、高锰钢、合金铸铁等（相当于我国的钨钴钛钽铌类，大连金天博属柜加工-快递柜外壳加工即YW类）。 M-S类适于加工耐热合金和钛合金。 K类适于加工铸铁、冷硬铸铁、短屑可锻铸铁、非钛合金（相当于我国的钨钴类，天博既是教授又是全国技术能手！南京工业职业技术大学举行高层次人才大会即YG类

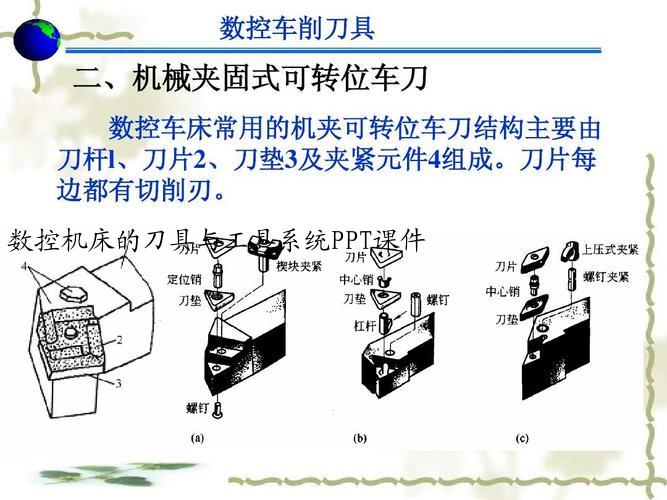

4、）。 K-N类适于加工铝、非铁合金。 K-H类适于加工淬硬材料。,.,7,数控技术,第二章 数控加工技术基础知识,2.2.2 数控刀具的种类,2.2 数控机床的刀具与工具系统,2.从制造所采用的材料上可分为 （3）涂层硬质合金 （4）陶瓷刀具 （5）立方氮化硼刀具 （6）金刚石刀具,.,8,数控技术,第二章 数控加工技术基础知识,2.2.2 数控刀具的种类,2.2 数控机床的刀具与工具系统,3. 从切削工艺上可分为 （1）车削刀具 外圆、内孔、螺纹、切断、成形车刀等,.,9,数控技术,第二章 数控加工技术基础知识,2.2.2 数控刀具的种类,2.2 数控机床的刀具与工具系统,3. 从切削工艺上

5、可分为 （2）钻削刀具 钻头、铰刀、丝锥等 小孔、短孔、深孔,.,10,数控技术,第二章 数控加工技术基础知识,2.2.2 数控刀具的种类,2.2 数控机床的刀具与工具系统,3. 从切削工艺上可分为 （3）镗削刀具：粗镗刀、精镗刀等,.,11,数控技术,第二章 数控加工技术基础知识,2.2.2 数控刀具的种类,2.2 数控机床的刀具与工具系统,3. 从切削工艺上可分为 （4）铣削刀具 1）面铣刀 ; 2）立铣刀 ; 3）模具铣刀 ，三面刃铣 、键槽铣刀 、鼓形铣刀 、成形铣刀,.,12,数控技术,第二章 数控加工技术基础知识,2.2.2 数控刀具的种类,2.2 数控机床的刀具与工具系统,3.

6、从切削工艺上可分为 （5）特殊型刀具 可逆式(自动反向)攻螺纹夹头刀柄、复合刀具和

杆类 、强力弹簧夹头刀柄。,.,13,数控技术,第二章 数控加工技术基础知识,2.2.3 数控加工刀具的选择,2.2 数控机床的刀具与工具系统,刀具选择应考虑的主要因素 、被加工工件的材料、性能：金属、非金属，其硬度、刚度、塑性、韧性及耐磨性等。 、加工工艺类别；车削、钻削、铣削、镗削或粗加工、半精加工、精加工和超精加工等。 、工件的几何形状、加工余量、零件的技术经济指标。 、刀具能承受的切削用量。 、辅助因素：操作间断时间、振动、电力波动或突然中断等。,.,14,数控技术,第二章 数控加工技术基础知识,2.2

7、.4 数控机床的工具系统,2.2 数控机床的刀具与工具系统,工具系统: 在加工中心上要适应多种形式零件不同部位的加工，故刀具装夹部分的结构、形式、尺寸也是多种多样的。把通用性较强的刀具和配套装夹工具系列化、标准化。,数控机床工具系统分为镗铣类数控工具系统和车床类数控工具系统。它们主要由两部分组成：一是刀具部分，二是工具柄部(刀柄)、接杆(接柄)和夹头等装夹工具部分。,.,15,数控技术,第二章 数控加工技术基础知识,2.2.4 数控机床的工具系统,2.2 数控机床的刀具与工具系统,2镗铣类数控工具系统,镗铣类工具系统分为整体式结构和模块式结构两大类。,整体式：特点是将锥柄和接杆连成一体，不同品

8、种和规格的工作部分都必须带有与机床相连的柄部。优点是结构简单、使用方便、可靠、更换迅速，缺点是锥柄的品种和数量较多。,.,16,数控技术,第二章 数控加工技术基础知识,2.2.4 数控机床的工具系统,2.2 数控机床的刀具与工具系统,2镗铣类数控工具系统,目前我国的加工中心采用镗铣类整体数控工具系统 （TSG整体式工具系统），天博2013-2017年中国剪切机市场分析与行业调查报告其柄部有直柄（三种规格）和锥柄（四种规格）两种，共包括16种不同用途的刀柄。,.,17,数控技术,第二章

控加工技术基础知识,2.2.4 数控机床的工具系统,2.2 数控机床的刀具与工具系统,2镗铣类数控工具系统,镗铣类工具系统分为整体式结构和模块式结构两大类。,模块式

9、：特点是把工具的柄部和工作部分分开，制成系统化的主柄模块、中间模块和工作模块。方便了制造、使用和保管，减少了工具的规格、品种、数量的储备，对加工中心较多的企业有很高的实用价值。,.,18,数控技术,第二章 数控加工技术基础知识,2.2.4 数控机床的工具系统,2.2 数控机床的刀具与工具系统,2镗铣类数控工具系统,镗铣类模块式数控工具系统标准（简称为TMG工具系统） 。,.,19,数控技术,第二章 数控加工技术基础知识,2.2.4 数控机床的工具系统,2.2 数控机床的刀具与工具系统,2镗铣类数控工具系统（刀库）,.,20,数控技术,第二章 数控加工技术基础知识,2.2.4 数控机床的工具系统

10、,2.2 数控机床的刀具与工具系统,2镗铣类数控工具系统,.,21,数控技术,第二章 数控加工技术基础知识,2.2.4 数控机床的工具系统,2.2 数控机床的刀具与工具系统,模块式刀柄,整体式刀柄,.,22,数控技术,第二章 数控加工技术基础知识,2.2.4 数控机床的工具系统,2.2 数控机床的刀具与工具系统,柄部型式及尺寸 JT：表示采用国际标准ISO7388号 加工中心机床用锥柄柄部； BT：表示采用日本标准MAS403号加工中心机床用锥柄柄部；其后数字为相应的ISO锥度号：如50和40分别代表大端直径69.85和44.45的7:24锥度。,JT(BT)40,.,23,数控技术,第二章 数控加工技术基础知识,2.2.4 数控机床的工具系统,2.2 数控机床的刀具与工具系统,ER弹簧夹头刀柄,ER弹簧夹
