数控机床工作原理及组成



1、精品数控机床工作原理及组成1.1.1 数控机床工作原理数控机床是采用了数控技术的机床，它是用数字信号控制机床运动及其加工 过程。具体地说，将刀具移动轨迹等加工信息用数字化的代码记录在程序介质上， 然后输入数控系统，经过译码、运算，发出指令，自动控制机床上的刀具与工件 之间的相对运动，从而加工出形状、尺寸与精度符合要求的零件，这种机床即为 数控机床。1.1.2 数控机床的种类由于数控系统的强大功能，使数控机床种类繁多.其按用途可分为如下三类。金属切削类数控机床。金属切削类数控机床包括数控车床、数控铳床、数 控磨床、数控钻床、数控键床、加工中心等。金属成形类数控机床。金属成形类数控机床有数控折弯机

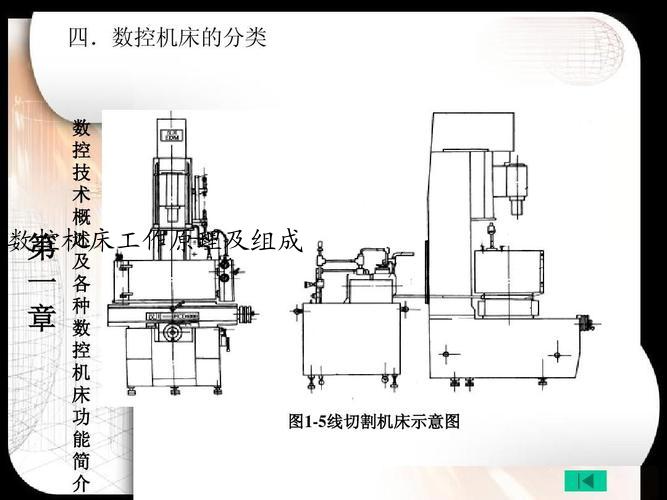

2、、数控弯管机、 数控冲床和数控压力机等。数控特种加工机床。数控特种加工机床包括数控线切割机床、数控电火花 加工机床、数控激光加工机床，数控淬火机床等。1.1.3 数控机床的组成数控机床一般由输入输出设备、数控装置 （CNC）、伺服单元、驱动装置（或 称执行机构卜可编程控制器（PLC）

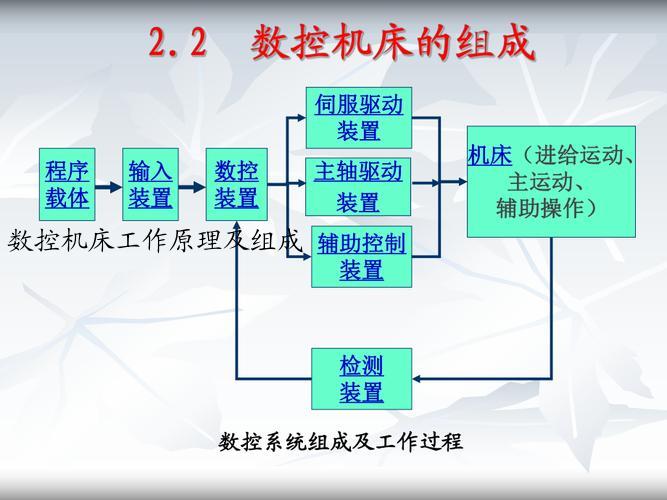

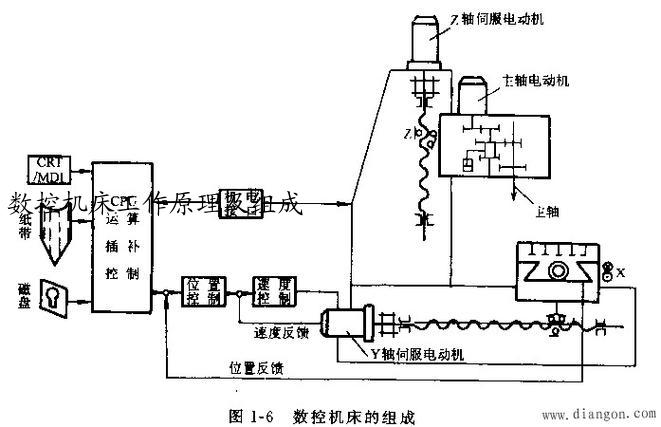

电气控制装置、辅助装置、机床本体及测量 装置组成。图1 1是数控机床的硬件构成。图11数控机味的硬件构成（1）输入和输出装置输入和输出装置是机床数控系统和操作人员进行信息交流、实现人机对话的 交互设备.输入装置的作用是将程序载体上的数控代码变成相应的电脉冲信号，传送并存入数控装置内。目前，数控机床的输入装置有键盘

3、、磁盘驱动器、光电阅读机 等，其相应的程序载体系统通过显示器为操作人员提供必要的信息。显示的信息可以是正在编辑的程序、坐标值，以及报警信号等。（2）数控装置（CNC装置）数控装置是计算机数控系统的核心，是由硬件和软件两部分组成的。它接受的是输入装置送来的脉冲 信号，信号经过数控装置的系统软件或逻辑电路进行编译、运算和逻辑处理后，输出各种信号和指令，控制 机床的各个部分，使其进行规定的、有序的动作。这些控制信号中最基本的信号是各坐标轴（即作进给运动的各执行部件）的进给速度、进给方向和位移量指令 （送到伺服驱动系统驱动执行部件作进给运动），还有主轴的变

、换向和启停信号，选择和交换刀具的刀具指令信

4、号，控制切削液、润滑油启停、工件和机床部件松开、 夹紧、分度工作和转位的辅助指令信号等。数控装置主要包括微处理器 （CPU）、存储器、局部总线、外围逻辑电路以及与CNC系统其他组成部分联系的接口等。（3）可编程逻辑控制器（PLC）数控机床通过CNC和PLC共同完成控制功能，其中 CNC主要完成与数字运算和管理等有关的功能， 如零件程序的编辑、插补运算、译码、刀具运动的位置伺服控制等；而PLC主要完成与逻辑运算有关的一些动作，它接收CNC的控制代码M（辅助功能）、S（主轴转速）、T（选刀、换刀）等开关量动作信息，天博2023机床展2023中国国际工业博览会CIIF对开关量动 作信息进行译码，转换成对应的控制信号，控制辅助装置完成机床相应的开关动作

5、，如工件的装夹、刀具的 更换、切削液的开关等一些辅助动作。它还接收机床操作面板的指令，一方面直接控制机床的动作（如手动操 作机床），另一方面将一部分指令送往数控装置用于加工过程的控制。在FANUC系统中专门用于控制机床的 PLC,记作PMC,称为可编程机床控制器。（4）伺服单元伺服单元接收来自数控装置的速度和位移指令。这些指

经伺服单元变换和放大后，通过驱动装置转 变成机床进给运动的速度、方向和位移。因此，2019中级安全工程师《安全生产技术》考点：安全要求和安全技术措施伺服单元是数控装置与机床本体的联系环节，它把来自数控 装置的微弱指令信号放大成控制驱动装置的大功率信号。伺服单元分为主轴单元和进给单元等，伺服单元就 其系统而言又有开环系统、半闭环系统和闭环系统之分。（5）驱动装置驱动装置把经过伺服单元放大的指令信号变为机械运动，通过机械连接部件驱动机床工作台，使工作 台精确定位或按规定的轨迹作严格的相对运动，加工出形状、尺寸与精度符合要求的零件。目前常用的驱动 装置有直流伺服电动机和交流伺服电动机，且交流伺服电动机正逐渐取代直流伺服电动机。伺服单元和驱动装置合称为伺服驱动系统，它是机床工作的动力装置，计算机数控装置的指令要靠伺服驱动系统付渚实施，伺服驱动装置包括主轴驱动单元 （主要控制主轴的速度），进给驱动单元（主要是进给系 统的速度控制和位置控制）。伺服驱动系统是数控机床的重要组成
