CNC操作面板讲解，看看这些按键是什么意思

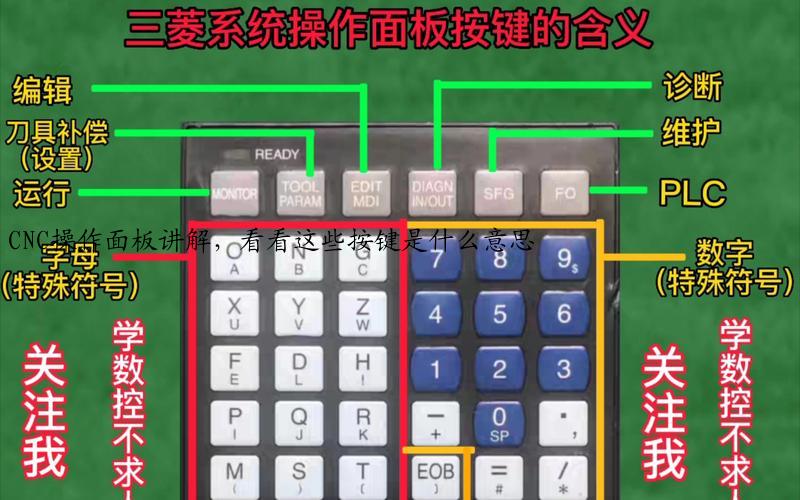

加工中心的操作面板，是每个CNC工人要接触的，让我们来看看这些按键是什么意思。

红色的按键是急停按钮。按下这个开关，机床就会停止，一般在紧急状态下，或者意外状态下键

从最左面开始。四个按键的基本意思是

1程序自动运行，是指在加工程序时用，2022年机床行业深度报告 机床是机械加工的基础设备，也是一个千亿级巨大市场用于程序自动运行，是常用的加工，在此状态下，操作员只需要装夹好产品，然后按程序启动键就可以了

2第二个是程序编辑按键。主要用来编辑程序时使用

3第三个是MDI模式，主要用于手工输入简短的代码如S600M3

4DNC模式主要用于连线加工

1程序归零按键，用于归零操作

2快速进给模式，按下此键配合相应的轴便可以快速移动

3慢速进给，按下此键机床相应慢速移动

4手轮按键，按下此键就可以操作手轮了

这四个按键从左往右

1单节执行，按下此键程序执行一段就会停止

2程序段跳过指令，在有的程序段前有/这个符号时，按下此键，这段程序就不会执行

3选择停止，当程序里面有M01时，按下此键，代码就会起作用

4手动演示指令

1程序重启动按键

2机床锁住命令，按下此键机床会锁住，不移动

3空运行，一般配合机床锁住命令，用于调试程序用。

左面的开关是用来调节进给率的。右边的是主轴转速调节按钮

从左往右依次是，循环启动按钮，程序暂停，程序MOO停止。

这是代表相应的和主轴，一般机床是没有5轴6轴的。可以忽略

用于控制机床移动的。按下当中的键，就会快速进给。

依次是主轴正转，主轴停止，主轴反转。

数字字母面板，这个不用多解释，就像手机电脑键盘一样的。

POS键是坐标系的意思，按下此键会看到相对坐标绝对坐标机床坐标系

ProG是程序键，相应的程序操作一般需要在按下此键的模式下

OFFSETSETTING用于设置坐标系对刀分中的

shift就是换挡键

CAN是取消键输错指令可以按此键取消

IUPUT是输入键，一般数据的输入和参数的输入，需要此键

SYETEM系统键。主要用来查看系统的参数设置

MESSAGE主要是信息提示

CUSTOM图形参数命令

ALTEL是替换键用于程序里替换指令用的

insert是插入指令用来插入程序代码用的

delete主要是删除代码用的

RESET这个按键很重要，主要用来复位，停止程序，停止一些指令。

按键基本都说完了，天博剪板机-搜索结果-乐久网络精选商家熟悉还得现场多练习下
